破碎生产线中皮带输送机的布置形式
发布时间:2014-10-23 00:00:00作 者:大汉机械浏览次数: 次
皮带输送机如何在破碎生产线上?

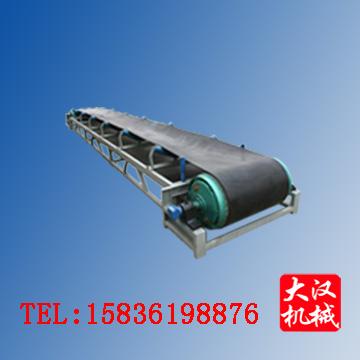

DTⅡ、TD75型皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.
TD75型带式输送机基本结构:
1、驱动部分:由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。
2、滚动部分:分传动滚筒和改向滚筒两大类。
3、托辊部分:分槽形、平行、调心和缓冲托辊等。
4、清扫部分:分弹簧清扫器和空段清扫器。
5、卸料部分:分固定式犁式卸料器和电动卸料器。
6、制动部分:有带式逆止器和滚柱逆止器两种。
7、附件:在罩壳、导料槽、漏斗等。
