产品概述
斗式提升机是采用带或链等牵引件上连续运送物料的运输设备，用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送，根据传送量可调节传送速度，并随需选择提升高度，料斗可根据物料特性选择碳钢、不锈钢及聚丙烯pp材质。
大汉斗式提升机主要由TD斗式提升机、z型斗式提升机、ne板链斗式提升机、环链斗式提升机、TB斗式提升机等多种规格型号。
斗式提升机型号规格
TD系列斗式提升机均采用皮带+料斗提升输送物料，适合输送粮食、煤炭、粉煤灰、水泥等轻质粉状或颗粒状产品，由于是皮带牵引，本身结构没有链条牵引带来的冲击，传动平稳。
NE板链斗式提升机采用板链式、重力诱导卸料，适合垂直提升中大块、有磨琢性的物料，如生料、水泥、石灰石、石膏石等，牵引部分采用高强度低合金钢链板，使用寿命长。
TH型环链斗式提升机采用混合式或重力卸料，挖取式装料，适合垂直提升堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥等。由于提升机的牵引机构是环形链条，因此可以输送温度较高的物料。
Z型斗式提升机作为包装线的主体部分，主要用于将产品从低位输送到要求的高度和距离，根据客户生产工艺要求定制多个进料口，以满足多个仓库的供应需求并节省资金。
斗式提升机传动方式分类
斗式提升机料斗分类

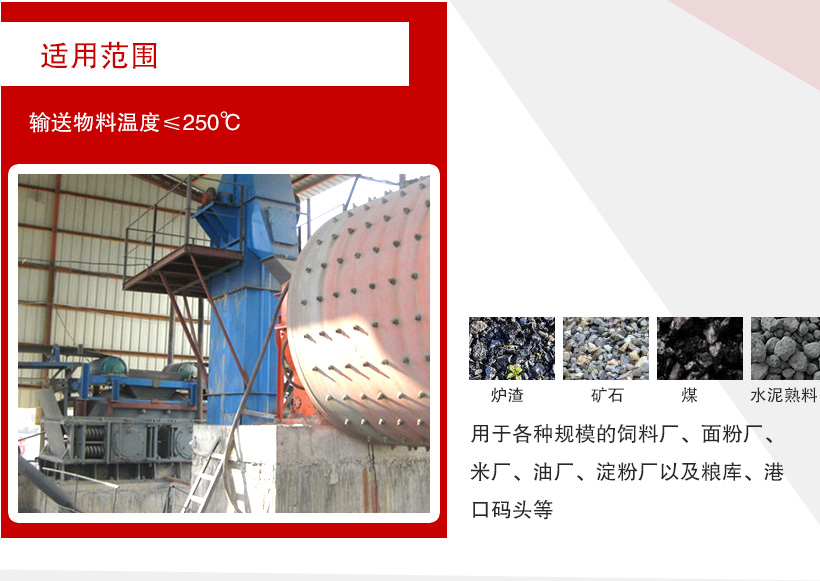

适用范围
斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送，用于各种工业的垂直运输,如化肥、钾肥和盐、水泥、砂和砾石等材料，根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造。
斗式提升机的装料方式
1)掏取式：由料斗在物料中掏取物料。要求工作阻力小，因此主要用于提升粉粒状及小块状而磨琢性较小的散状物料。料斗运行速度可达0.8—2m/s。
2)流入式：物料直接流入料斗内装料。为防止装料时撒料，斗式提升机料斗是密接布置的。主要用于提升大块及磨琢性大的物料。料斗运行速度不得超过1m/s。
斗式提升机的卸料方式
1)离心式：料斗运行速度通常1—2m/s。物料受到离心力的值大于重力值，斗内物料沿料斗内壁外侧运动，作离心式卸料。用于易流动的粉状、粒状、小块状物料的卸料。
2)重力式：料斗运行速度0.4—0.8m/s左右。物料受到的重力大于离心力，物料沿斗式提升机料斗内壁的内侧运动，作重力式卸料。用于块状、磨琢性较大物料的卸料。要求使用鳞式料斗，且料斗密接布置。
3)离心—重力式：料斗的运行速度为0.6—0.8m/s左右。—部分物料受离心力作用沿料斗内壁外侧运动，另—部分物料受重力作用沿斗式提升机料斗内壁的内侧运动，作离心—重心式卸料。用于流动性不良的粉状及含水分物料的卸料。

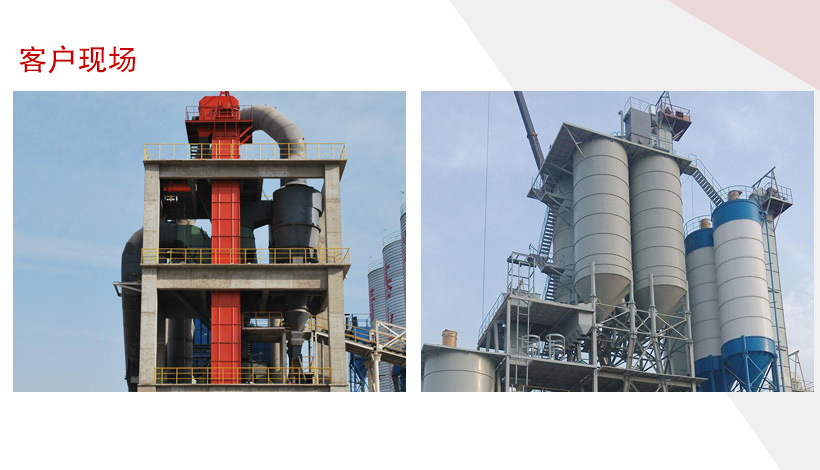

现场视频
-
垂直提升化肥
-
提升饲料
特点优势
1、采用的流入式喂料系统，可以在机械运行过程中，使得物料提升时几乎无回料和挖料现象，减少无效功率；
2、提升高度高，可以达到40米；
3、合理的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时；
4、密封性好，环境污染少；
5、垂直方向输送物料，因而占地很小，可以有效节省空间。

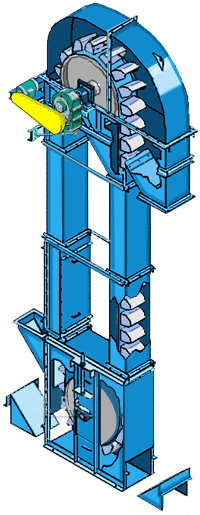

工作原理
斗式提升机由料斗、驱动装置、顶部和底部滚筒 （或链轮）、胶带 （或牵引链条）、张紧装置和机壳等组成。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。
技术参数
| 规格 | 提升高度 (m) |
输送量 (m³/h) |
物料粒度 (mm) |
斗距 (mm) |
电机功率 （kw） |
| TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
钢丝胶带提升机技术参数
| 规格 | 提升高度 (m) |
输送量 (m³/h) |
物料粒度 (mm) |
斗容 (L) |
电机功率 （kw） |
| TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板链提升机技术参数
| 规格 | 提升高度 （m） |
提升量 （m³/h） |
允许占百分比 （%） |
节距 （ mm） |
电机功率 （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| 物料粒度（mm） | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
