Z型斗式提升机

Z型斗式提升机

产品简介:型斗式提升机优点是组成形式灵活,可z型、c型、z-c型混合使用,单点或多点自动下料,对物料本身破损小,降低废品率,整机壳体密封,降低粉尘飞扬,水平长度1.2-40米,垂直高度为1.5-30米

价格:18000-43000元/台 输送量:100立方/时

全国统一服务热线:0373-286 2333

索取优惠报价 疑难解答

产品介绍

z型斗式提升机采用水平-垂直-水平组合输送,可单点或多点自动下料,整机壳体密封,可减少粉尘飞扬

z型斗式提升机用于水平-垂直-水平组合输送,可实现多点进单点出或单点进多点出

z型斗式提升机又叫转斗式提升机,能水平——垂直——水平组合输送。可以单点或多点加料,通过卸料装置完成单点或多点卸料可以输送各种粉状物料和颗粒状物料,比较适合输送非黏性物料。具备占地面积小、提升高度大、密封性能好、物料无破损的特点。大汉z型斗式提升机料斗材质有改性塑料料斗、碳钢料斗、不锈钢料斗可选。

z型斗式提升机料斗

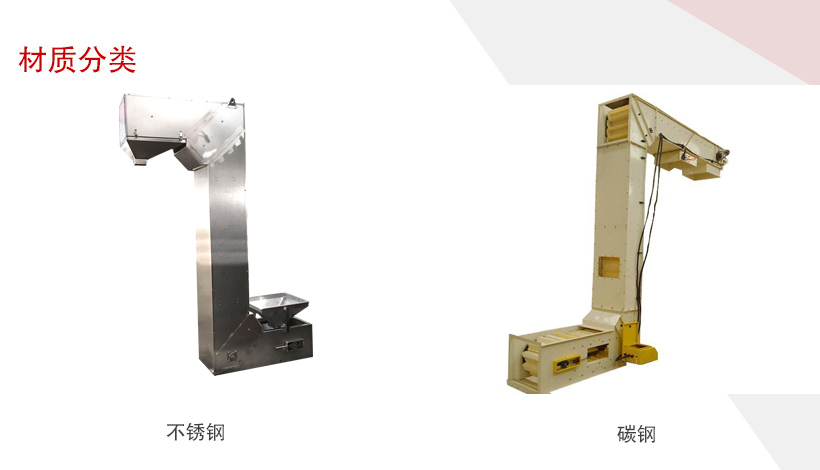

Z型斗式提升机材质

适用范围

Z型斗式提升机范围

z型斗式提升机适用于垂直提升输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,广泛适用于食品、化妆品、化工医药业、五金电料业、冶金制造业、矿业等行业。

特点优势

Z型斗式提升机特点

1、水平-垂直-水平组合输送,水平长度1.2-40米,垂直高度为1.5-30米,提升高度可达100米。

2、进料、输送、卸料全过程,对物料本身无破损,可有效降低废品率。

3、可单点或多点自动上料、下料,适用于一排说个料仓供料。

4、提升料斗由食品级高强度塑料铸模而成,具有外型美观,不易变形,耐高温,耐腐蚀的特点。

5、整体设计集成性较高,物料提升率高,可配套振动给料机实现系统联动,全封闭设计响应卫生要求。

结构组成

z型斗式提升机结构图

z型斗式提升机结构上与传统垂直斗提机相类似,由壳体、输送链、料斗、驱动轮、改向轮、张紧装置、导向装置、加料口、卸料口等部分组成。采用链斗取料输送,而在进料和出料上有所改动,增加上下水平段的输送部分(最短1.5米),便于客户水平距离的输送,减少客户再次购买其他水平输送情况,且水平段部分,z型斗式提升机可以实现多点下料,下料口数量和位置,可根据客户实际需求来定

工作原理

Z型斗式提升机原理

z型斗式提升机主要由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口、卸料口等组成,当设备启动后,料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,转斗式提升机将物料倾入接受槽内。带传动的转斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的转斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。转斗式提升机一般都装有机壳,以防止转斗式提升机中粉尘飞扬。

技术参数

型号 ZD-160 ZD-330 ZD-500 ZD-650 ZD-250 ZD-400 ZD-530 ZD-800
输送量m³/h 2.9~4.8 6.0~10.0 25~42.3 32.9~54.9 4.6~15.7 15.2~25.2 20~33.4 40.6~67.6

z型斗式提升机常见故障及处理方法

1、堵塞

原因主要有:①料斗损坏,需要修复料斗,甚至更换新的料斗;②入口物料较多,当进料口物料过多时,必须适当减少进料量或暂停进料系统;③链条过松,只需将链条拧紧即可。

2、牵引部件打滑

牵引件打滑的原因主要有:①上链轮或皮带轮磨损过大,需要更换相应的零件;②牵引件长度过大,需要将螺钉调整到合适的长度。

3、倾倒

主要因为:①牵引件或料斗的螺栓太松,停止拧紧螺栓;②进料过多,需要调整进给量;③物料中的碎片不好,要停止并取出碎屑;④牵引件太松或过紧,修理和更换损坏的零件,调整螺钉。

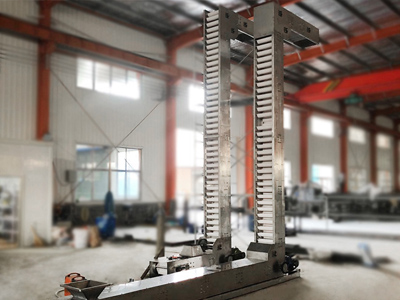

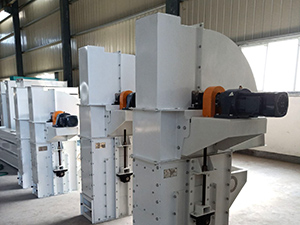

Z型斗式提升机实拍

客户案例

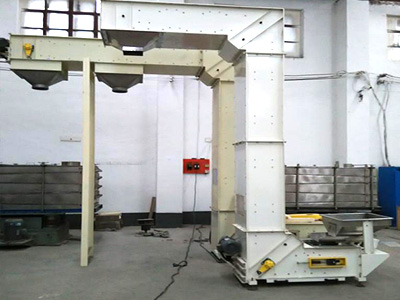

使用现场图

Tags:Z型斗式提升机

产品问答:

问:Z型斗式提升机如何选型?

答:①物料属性:如粒度,松散密度,温度、湿度、粘度、磨琢性等,不同属性的物料选择的机身材质和料斗材质不同,根据不同物料性质斗速也不同。②水平输送距离、垂直提升高度,z型斗式提升机能水平--垂直--水平组合输送,用户需要提供水平输送距离和垂直提升高度的要求以便厂家提供合适的型号。③产量:输送量越大,选择的型号就越大,号选择过大,会导致成本浪费,型号选择过小,达不到输送要求的同时还会造成设备超负荷运转,影响设备使用寿命。

问:z型斗式提升机多少钱一台?

答:大汉一台Z型斗式提升机一般在18000~40000元/台。受材质、型号、所选配置不同,其价格还需要结合用户实际情况进行选择。

问:z型斗式提升机适合输送什么物料?

答:Z型提升机可水平-垂直-水平输送粉状、颗粒状及小块状物料,特别适合提升易碎或不易碎的物料,如花生、瓜子、坚果、大米、薯片、玉米等,提升高度可达100米。

问:z型斗式提升机相对其他提升机有哪些优势?

答:Z型提升机能水平-垂直-水平组合输送物料,可单点或多点加料,通过卸料装置完成单点或多点卸料,另外对物料的破损率低,可杜绝不良品的发生,适合各种需要柔和处理物料的场合。

问:z型斗式提升机料斗弯曲变形的解决方法?

答:主要是由于z型斗提机料斗整体强度不足,可以在料斗的前后面板增加一个齿形料斗。
